Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: FN-LINK
Сертификация: ROHS/REACH

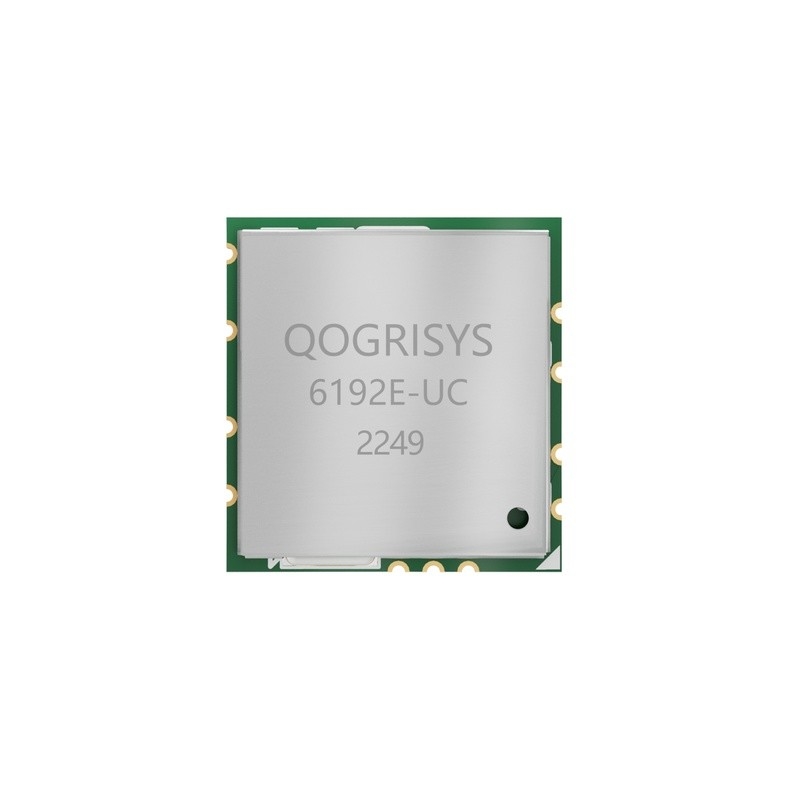

Номер модели: 6192E-UC
Условия оплаты & доставки
Количество мин заказа: 5/pcs
Цена: USD 4.1-5.5/pcs
Упаковывая детали: Вьюрок
Время доставки: 15-40 трудодней
Условия оплаты: T/T
Поставка способности: 4000000pcs/month
Набор микросхем: |
RTL8192FC |
Диапазон изменения частот: |
2,400 GHz | 2,497 GHz |
Рабочая температура: |
0°C к 70°C |
Температура хранения: |
-40°C к 85°C |
Pin подводит итог по столбцам: |
11 штырь |
Количество каналов: |
Ch1 | Ch14 |
Набор микросхем: |
RTL8192FC |
Диапазон изменения частот: |
2,400 GHz | 2,497 GHz |
Рабочая температура: |
0°C к 70°C |
Температура хранения: |
-40°C к 85°C |
Pin подводит итог по столбцам: |
11 штырь |
Количество каналов: |
Ch1 | Ch14 |
1. Трассировка S0 /S1 2antenna как можно короткая, лучше добавила πcircuit для соответствуя tunning;
2. Управление трассировки USB как импеданс 90ohm;
3. электропитание 3V3 добавило конденсатор фильтра 2 (10uf+0.1uf);
| Модель никакая | 6192E-UC | Основной набор микросхем | RTL8192EU |
| Интерфейс | USB | Стандарт WiFi | IEEE802.11b/g/n |
| Тариф данных | 300Mbps | Аттестация | ДОСТИГАЕМОСТЬ ROHS |
| Антенна RF | Внешняя антенна | операционная система поддержала | Линукс/андроид/Windows |
| Частота | 2.4GHz | Электропитание | 3.3V |
| НЕТ | Имя | Тип | Описание | Напряжение тока |
| 1 | GND | - | Земные соединения | |
| 2 | МУРАВЕЙ 0 | I/O | I/O port0 RF | |
| 3 | МУРАВЕЙ 1 | I/O | I/O port1 RF | |
| 4 | GND | - | Земные соединения | |
| 5 | VDD33 | P | Входной сигнал 3.3V источника напряжения тока главной власти | 3.3V |
| 6 | USB_DM | I/O | D- USB | |
| 7 | USB_DP | I/O | USB D+ | |
| 8 | GND | - | Земные соединения | |
| 9 | NC | - | Плавать (сделайте не соединенный с землей) | |
| 10 | NC | - | Плавать (сделайте не соединенный с землей) | |
| 11 | NC | - | Плавать (сделайте не соединенный с землей) |
Применение модуля RTL8192FC Wifi
.
