Детали продукта
Место происхождения: Китай
Фирменное наименование: OFLYCOMM
Сертификация: CE/ROSH/REACH
Номер модели: 6222D-UUC
Условия оплаты & доставки
Количество мин заказа: 5PCS
Цена: USD4.5-7.5/pcs
Упаковывая детали: Вьюрок
Время доставки: 15-40 трудодней
Условия оплаты: T/T
Поставка способности: 4000000pcs/month
Модуль: |
6222D-UUC |
Сильно интегрированный: |
Да, да. |
исполните с: |
IEEE802.11a/b/g/n/ac |
Антенна: |
2T2R+BT ANT |
IPEX: |
2 |
Штыри: |
32 |
Модуль: |
6222D-UUC |
Сильно интегрированный: |
Да, да. |
исполните с: |
IEEE802.11a/b/g/n/ac |
Антенна: |
2T2R+BT ANT |
IPEX: |
2 |
Штыри: |
32 |

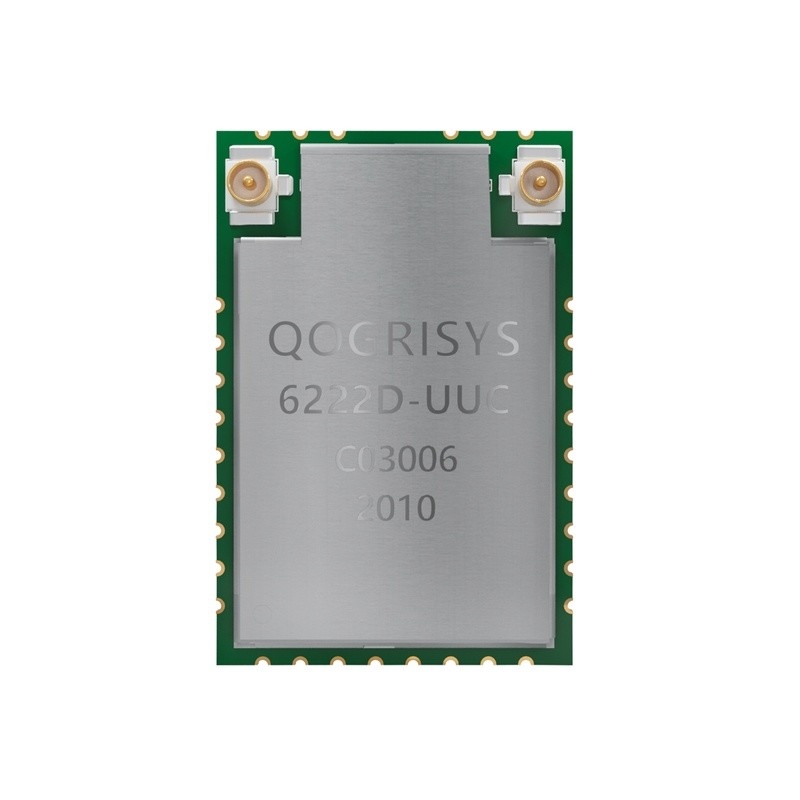

6222D-UUC представляет собой недорогой и малоэнергетический модуль, который имеет все функции Wi-Fi и Bluetooth.Приложения для гарнитур Bluetooth. С беспроблемными возможностями роуминга и расширенной безопасностью, также может взаимодействовать с различными поставщиками 802.11a/b/g/n/ac 2x2 точек доступа в беспроводной локальной сети.
1.WLAN SOC для 5 ГГц 802.11ac или 2.4G/5G 802.11n WLAN приложений.
2Двухпоточная пространственная мультиплексировка до 867 Мбит/с скорости передачи данных.
3.2.4 ГГц: поддерживает 20/40 МГц
4.5 ГГц:20/40/80 МГц
5.USB2.0 для WLAN и BT контроллеров
| Нет. | Имя | Тип | Описание | Напряжение |
| 1 | GPIO5 | I/O |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | I/O |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | ЕЭСК | I/O | Внешний серийный флэш-часы (sFlash для применения dongle) |
|
| 4 | ЕЭСО | I/O | Внешний вход 32K или RTC clock (sFlash CS PIN) |
|
| 5 | ГНД | - Я не знаю. | Наземные соединения | |
| 6 | WL_DP+ | I/O | USB-данные+ (USB2.0) | |
| 7 | WL_DM- | I/O | USB-данные- (USB2.0) | |
| 8 | ГНД | - Я не знаю. | Наземные соединения | |
| 9 | GPIO3_WPS | - Я не знаю. | IC GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - Я не знаю. | IC GPIO8 ((WLAN LED с низкой активностью) | |
| 11 | ГНД | - Я не знаю. | Наземные соединения | |
| 12 | BT_RF | I/O | BT радиочастотный порт | |
| 13 | ГНД | - Я не знаю. | Наземные соединения | |
| 14 | BT_WAKE_HOST | О | BT просыпается HOST | 3.3В |
| 15 | HOST_WAKE_BT | Я... | HOST просыпаться BT | 3.3В |
| 16 | GPIO0 | - Я не знаю. | IC GPIO0 | |
| 17 | GPIO1 | - Я не знаю. | IC GPIO1 | |
| 18 | ГНД | - Я не знаю. | Наземные соединения | |
| 19 | WL_RF1 | I/O | 2.4G/5G Wi-Fi RF порт1 (по желанию) | |
| 20 | ГНД | - Я не знаю. | Наземные соединения | |
| 21 | ГНД | - Я не знаю. | Наземные соединения | |
| 22 | WL_RF0 | I/O | 2.4G/5G Wi-Fi RF порт0 (по желанию) | |
| 23 | ГНД | - Я не знаю. | Наземные соединения | |
| 24 | ГНД | - Я не знаю. | Наземные соединения | |
| 25 | ГНД | - Я не знаю. | Наземные соединения | |
| 26 | WL_WAKE_HOST | О |
WLAN просыпается HOST (Обмен IC GPIO6) |
3.3В |
| 27 | Перезагрузка | Я... |
Включить пин для устройства Включено: тянуть высоко, выключено: тянуть низко |
3.3В |
| 28 | HOST_WAKE_WL | Я... |
HOST_WAKE_WLAN (Объединен с IC GPIO7) |
3.3В |
| 29 | ГНД | - Я не знаю. | Наземные соединения | |
| 30 | VDD33 | П | 3.3V Входное напряжение | 3.3В |
| 31 | NC | - Я не знаю. | Никакого соединения (плавающий) | |
| 32 | ГНД | - Я не знаю. | Наземные соединения |
Вы можете использовать 6222D-UUC на планшетах/ ноутбуках/ телевизорах/ рекламных аппаратах/ OTT/ IPTV/ DVB/ STB/ DV/ IPC/ мини-регистраторах/ дверных колокольчиках/ смарт-телевизорах и т.д.
Q1: Как я могу получить связанного водителя?
Пожалуйста, свяжитесь с продавцами с информацией о вашем проекте, FAE человек отправит вам подходящий по вашей информации.
Вопрос 2: Получают ли ваши модули сертификацию?
Да, все наши модули имеют сертификаты.
Кто это?Официально?
OFLYCOMM посвящена предоставлению клиентам идеальных решений для подключения к IoT.С многолетним опытом, который мы накопили, и отраслевыми рынками.У нас есть от широкополосного подключения LAN к Wan сотовой связи и глубины интеграции качественных ресурсов поддержки в промышленности, чтобы предоставить клиентам полный спектр превосходного обслуживания.
