дом > продукты > Модуль Realtek WiFi > Внутренний модуль USB RTL8188FTV Realtek WiFi антенны PCB

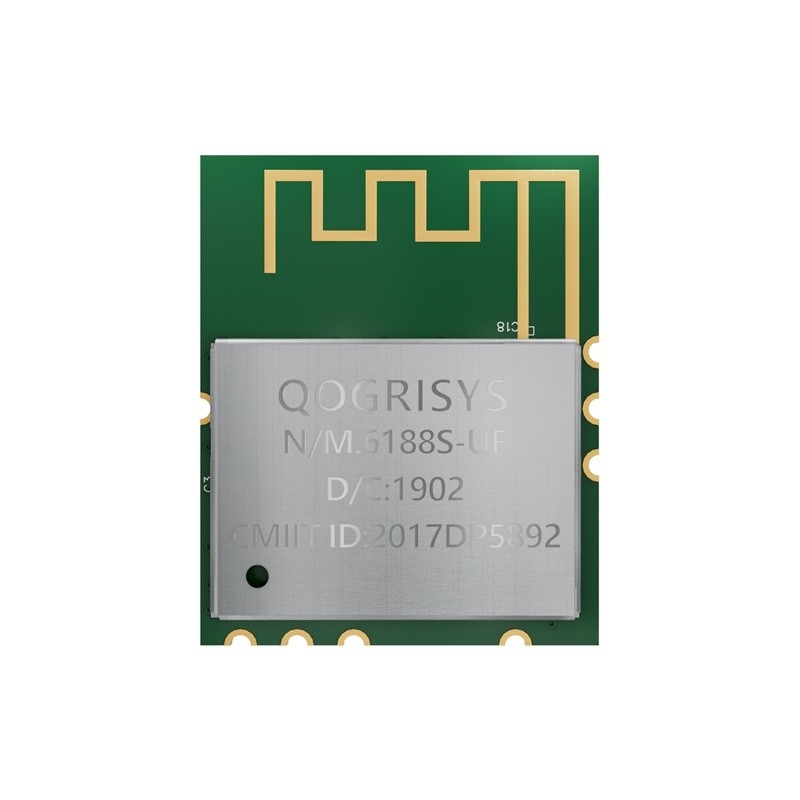

Внутренний модуль USB RTL8188FTV Realtek WiFi антенны PCB

Детали продукта

Место происхождения: Китай

Фирменное наименование: OFLYCOMM

Сертификация: CE/FCC/IC/KCC/SRRC/TELEC/NCC/ROHS/REACH

Номер модели: 6188S-UF

Условия оплаты & доставки

Количество мин заказа: 5/pcs

Цена: USD 1.4-2.4/pcs

Упаковывая детали: Вьюрок

Время доставки: 15-40 трудодней

Условия оплаты: T/T

Поставка способности: 4000000pcs/month

Получите самую лучшую цену
Самое интересное:

Модуль USB Wifi RTL8188FTV

,

Модуль Wifi антенны PCB видео-

простая полоса:
Да, я знаю.2.4г
Цепь RF:
1T1R
Частота работы:
2.400~2.4835GHz
Антенна:
На борту
Работая temp:
0°C-70°C
LxWxH:
14.8х18.2х1.9мм
простая полоса:
Да, я знаю.2.4г
Цепь RF:
1T1R
Частота работы:
2.400~2.4835GHz
Антенна:
На борту
Работая temp:
0°C-70°C
LxWxH:
14.8х18.2х1.9мм
Внутренний модуль USB RTL8188FTV Realtek WiFi антенны PCB

USB интерфейс RTL8188FTV Realtek WiFi модуль Внутренняя антенна PCB

Основная дата 6188S-UF

Наименование модели 6188S-UF
Описание продукта Поддержка Wi-Fi
Размер L x W x H: 14,8 x 18,2 x 1,9 (типичный) мм
Интерфейс Wi-Fi Поддержка USB2.0
Рабочая температура от 0°C до 70°C
Температура хранения -40°C до 85°C
RoHS Все аппаратные компоненты полностью соответствуют директиве ЕС RoHS

Потребление энергии для вас ссылка ((VCC33 = 3.3V ((Единица: mA)

Wifi в режиме:126

TX(2.4G HT40):232

RX ((2.4G HT40)):140

Назначение пин-кода модуля USB WiFi

Внутренний модуль USB RTL8188FTV Realtek WiFi антенны PCB 0

Определение фиксатора

Нет Имя Тип Описание Напряжение
1 ГНД - Наземные соединения
2 USB_DP I/O Дифференциальная пара USB2.0 для WLAN
3 USB_DM I/O Дифференциальная пара USB2.0 для WLAN
4 VDD33 П Входная напряженность источника питания 3.3V 3.3В
5 ГНД - Наземные соединения
6 RF0 I/O Wlan RF I/O, пин может плавать, если использовать внутреннюю антенну
7 ГНД - Наземные соединения
8 ГНД - Наземные соединения

P: POWER I: Input O: OUTPUT

Некоторые применения

Внутренний модуль USB RTL8188FTV Realtek WiFi антенны PCB 1
