Детали продукта
Место происхождения: Китай
Фирменное наименование: OFLYCOMM
Сертификация: CE/ROHS/REACH
Номер модели: 6221E-UUC-02
Условия оплаты & доставки
Количество мин заказа: 5/pcs
Цена: USD 3.3-5.5/pcs
Упаковывая детали: Вьюрок
Время доставки: 15-40 трудодней
Условия оплаты: T/T
Поставка способности: 4000000pcs/month
Модель No.: |
6221E-UUC-02 |
Место происхождения: |
Гуандун, Китай |
Операционная температура ((мин.): |
0°C |
Операционная температура (типичная): |
25°C |
Рабочая температура (max.): |
70°C |
VCC33: |
3.3V |
Модель No.: |
6221E-UUC-02 |
Место происхождения: |
Гуандун, Китай |
Операционная температура ((мин.): |
0°C |
Операционная температура (типичная): |
25°C |
Рабочая температура (max.): |
70°C |
VCC33: |
3.3V |

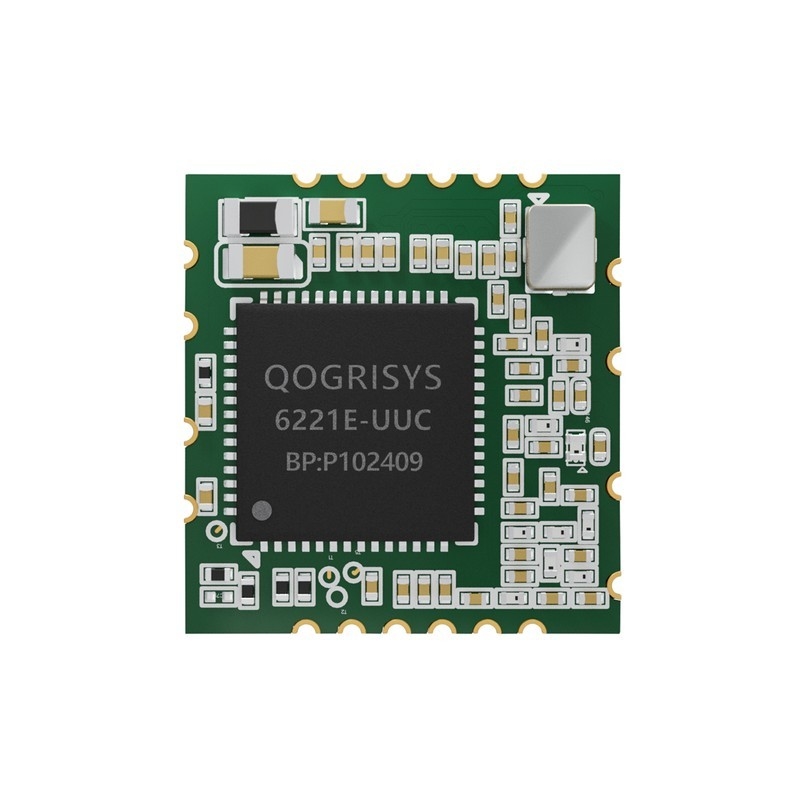

Наименование модели: 6221E-UUC
Описание продукта: Поддержка Wi-Fi/Bluetooth
Размеры: L x W x H: 13 x 12,2 x 1,7 мм
Интерфейс Wi-Fi: USB 2.0
BT Интерфейс: USB 2.0
Рабочая температура: от 0 до 70°C
Температура хранения: от -55°C до 85°C
RoHS:все аппаратные компоненты полностью соответствуют директиве ЕС RoHS
| Нет | Имя | Тип | Описание | Напряжение |
| 1 | ГНД | - | Наземные соединения | |
| 2 | WL_BT_ANT | I/O | 5G Wi-Fi и BT ANT | |
| 3 | WL_ANT | I/O | 2.4G Wi-Fi ANT | |
| 4 | ГНД | - | Наземные соединения | |
| 5 | PCM IN | Я... | PCM IN | 3.3В |
| 6 | PCM OUT | О | PCM OUT | 3.3В |
| 7 | PCM SYNC | О | PCM SYNC | 3.3В |
| 8 | PCM CLK | I/O | PCM CLK | 3.3В |
| 9 | BT_WAKE_HOST | О |
Устройство Bluetooth для пробуждения HOST По умолчанию низкий, высокий активный. |
3.3В |
| 10 | HOST_WAKE_BT | Я... |
HOST для пробуждения устройства Bluetooth Можно сохранить этот шприц NC, используя интерфейс USB пробудить BT |
3.3В |
| 11 | VDD33 | П | 3.3В ВЭД | 3.3В |
| 12 | Д- | I/O | USB DATA DM | |
| 13 | D+ | I/O | USB DATA DP | |
| 14 | ГНД | - | Наземные соединения | |
| 15 | NC | I/O | Плавающий | |
| 16 | WL_DIS | Я... |
Wi-Fi отключен, WL ON: тянуть высоко; WL OFF: тянуть низко Эта функция не поддерживается |
3.3В |
| 17 | BT_DIS | Я... |
Bluetooth отключен. BT ON: тянуть высоко; BT OFF: тянуть низко Эта функция не поддерживается |
3.3В |
| 18 | CHIP_EN | Я... |
"ЧИП ЭНАБЛЕ", По умолчанию Включено: высоко подтянуть; Выключено: низко подтянуть Модуль по умолчанию тянет высоко |
3.3В |
| 19 | HOST_WAKE_WL | Я... |
HOST для пробуждения устройства Wi-Fi По умолчанию высокий, вход низкий модуль пробуждения |
3.3В |
| 20 | WL_WAKE_HOST | О |
Устройство Wi-Fi для пробуждения хоста По умолчанию низкий, выход высокий, чтобы разбудить хоста |
3.3В |
| 21 | NC | - | Плавающий | |
| 22 | GPIO8 | I/O |
LED GPIO Подключение к светодиодному катоду |
3.3В |
P: POWER I: Input O: OUTPUT
