дом > продукты > Модуль WiFi BT > Модуль 2.4GHz RTL8723DS Bluetooth4.2 SDIO комбинированный для ПК планшета

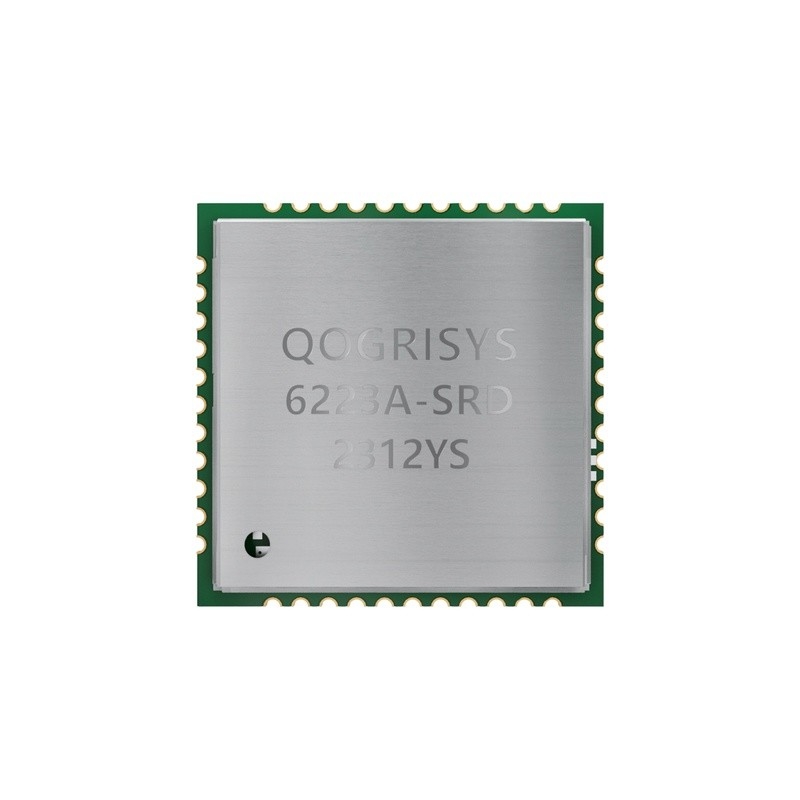

Модуль 2.4GHz RTL8723DS Bluetooth4.2 SDIO комбинированный для ПК планшета

Детали продукта

Место происхождения: Китай

Фирменное наименование: OFLYCOMM

Сертификация: CE/FCC/SRRC/ROHS/REACH

Номер модели: 6223A-SRD

Условия оплаты & доставки

Количество мин заказа: 5/pcs

Цена: USD 2.1-3/pcs

Упаковывая детали: Вьюрок

Время доставки: 15-40 трудодней

Условия оплаты: T/T

Поставка способности: 4000000pcs/month

Получите самую лучшую цену
Самое интересное:

Модуль RTL8723DS SDIO комбинированный

,

Модуль Bluetooth 4

,

2 SDIO комбинированный

Набор микросхем:
RTL8723DS
Стандарт WiFi:
IEEE802.11b/g/n
Частота:
2.4GHz
Интерфейс:
SDIO/Uart
Поддержка операционной системы:
Windows/андроид /Linux
Безопасность:
WEP, TKIP, AES, WPA, WPA2
Размер:
12.0x12.0x1.8mm
Применение:
ПК планшета
Набор микросхем:
RTL8723DS
Стандарт WiFi:
IEEE802.11b/g/n
Частота:
2.4GHz
Интерфейс:
SDIO/Uart
Поддержка операционной системы:
Windows/андроид /Linux
Безопасность:
WEP, TKIP, AES, WPA, WPA2
Размер:
12.0x12.0x1.8mm
Применение:
ПК планшета
Модуль 2.4GHz RTL8723DS Bluetooth4.2 SDIO комбинированный для ПК планшета

Комбинированный модуль RTL8723DS Bluetooth4.2 SDIO 2,4 ГГц для планшетных ПК



ПродуктОбзор

6223A-SRD представляет собой компактный и низкопрофильный комбинированный модуль Wi-Fi + BT с размером основания LGA (Land-Grid Array), размером платы 12 мм * 12 мм и толщиной модуля 1,9 мм.Он может быть легко изготовлен по технологии поверхностного монтажа и отлично подходит для планшетных ПК, ультрабуков, мобильных устройств и потребительских товаров.Он обеспечивает интерфейс SDIO для Wi-Fi для подключения к хост-процессору и высокоскоростной интерфейс UART для BT.Он также имеет интерфейс PCM для передачи аудиоданных с прямой связью с внешним аудиокодеком через контроллер BT.Теоретически пропускная способность Wi-Fi может достигать 150 Мбит/с при использовании технологии 1x1 802.11nb/g/n MIMO, а Bluetooth может поддерживать BT2.1+EDR/BT3.0 и BT4.2.6223A-SRD использует один чип Wi-Fi/BT с высокой степенью интеграции на основе усовершенствованного процесса COMS.6223A-SRD интегрирует в микросхему целые функциональные блоки Wi-Fi/BT, такие как SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM и LDO/SWR, за исключением того, что на печатной плате осталось меньше пассивных компонентов.

Этот компактный модуль представляет собой комплексное решение для комбинации технологий Wi-Fi + BT.Модуль специально разработан для смартфонов и портативных устройств.



Общая спецификация

Наименование модели

6223A-СРД

Описание продукта

Поддержка функций Wi-Fi/Bluetooth

Измерение

Д x Ш x В: 12 x 12 x 1,8 (типичное) мм

Wi-Fi интерфейс

Поддержка SDIO V2.0

БТ-интерфейс

УАПП/ИКМ

Рабочая Температура

от 0°C до 70°C

Температура хранения

от -40°C до 85°C

RoHS

Все аппаратные компоненты полностью соответствуют директиве ЕС RoHS.

Рекомендуемый рабочий рейтинг

Цифровой ввод-вывод поддерживает приложение VDD33 или VDD18.



Мин.

тип.

Максимум.

Единица измерения

Рабочая Температура

0

25

70

град.С

ВКК33

3.15

3.3

3,45

В

VDDIO

1,7

1,8 или 3,3

3,45

В



Спецификация Wi-Fi/BT RF 2.1 Спецификация радиочастоты 2,4 ГГц

Особенность

Описание

Рабочая частота

2.400~2,4835 ГГц

Спектральная маска

Мин.б/г/н

тип.б/г/н

Максимум.б/г/н

Единица б/г/н

1-е боковые лепестки (до fc ± 11 МГц)

-

-42/-38/-32

-

дБр

2-е боковые лепестки (до fc ± 22 МГц)

-

-52/-60/-60

-

дБр

ЧастотаТолерантность

-20/-20/-20

-

20/20/20

частей на миллион

Стандарты

Вай-фай:
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i

БТ:
V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

Модуляция

Вай-фай:
802.11b: CCK(11, 5,5 Мбит/с),

BPSK (1 Мбит/с),
802.11 г/п: OFDM

БТ:
8DPSK, π/4 DQPSK, GFSK

QPSK (2 Мбит/с),

Физические скорости передачи данных

Вай-фай:
802.11b: 11,5,5,2,1 Мбит/с
802.11g: 54,48,36,24,18,12,9,6 Мбит/с 802.11n: до 150 Мбит/с

БТ:
1 Мбит/с для базовой скорости
2,3 Мбит/с для повышенной скорости передачи данных

Выходная мощность передачи

Вай-фай:
802.11b@11 Мбит/с 802.11g@54 Мбит/с 802.11n@65 Мбит/с

БТ:
Макс. +10 дБм

17 ± 1,5 дБм
14 ± 1,5 дБм 13 ± 1,5 дБм (MCS 7_HT20) 13 ± 1,5 дБм (MCS 7_HT40)

ЭВМ

802.11b/1 Мбит/с: EVM-10 дБ 802.11b/11 Мбит/с: EVM-10 дБ 802.11 г/6 Мбит/с: EVM-5 дБ 802.11 г/54 Мбит/с: EVM-25 дБ 802.11n/6,5 Мбит/с: EVM-5 дБ 802.11n/65 Мбит/с: EVM-28 дБ 802.11n/13,5 Мбит/с: EVM-5 дБ 802.11n/135 Мбит/с: EVM-28 дБ

Чувствительность приемника (Wi-Fi)

802.11b@8% PER
1 Мбит/с
-91 дБм
2 Мбит/с
-89дБм
5,5 Мбит/с
-87дБм
11 Мбит/с
-85dBm Максимальный входной уровень ≥-8

802.11g@10% НА 6 Мбит/с -87дБм 9Мбит/с -86дБм 12Мбит/с-84дБм 18Мбит/с-82дБм 24Мбит/с-79дБм 36Мбит/с-75дБм 48Мбит/с -71 дБм 54 Мбит/с -70дБм

Максимальный уровень входного сигнала≥-20

802.11n@10% НА HT20_MCS 0 -87 дБм HT20_MCS 1-84 дБм HT20_MCS 2 -82 дБм HT20_MCS 3 -79 дБм HT20_MCS 4 -75 дБм HT20_MCS 5 -71 дБм HT20_MCS 6 -70 дБм HT20_MCS 7 -69dBm Максимальный входной уровень≥-20

HT40_MCS 0-84 HT40_MCS 1-81 HT40_MCS 2-79 HT40_MCS 3-76 HT40_MCS 4-72 HT40_MCS 5-68 HT40_MCS 6-67 HT40_MCS 7-66

Чувствительность приемника (BT)

-89 дБм при 1 Мбит/с -86 дБм при 2 Мбит/с -83 дБм при 3 Мбит/с

Рабочий канал

Wi-Fi 2,4 ГГц:
11: (гл. 1–11) — США

13: (гл. 1-13) – Европа

FN-LINK TECHNOLOGY LIMITED 4 Собственная и конфиденциальная информация

6223A-СРД



14: (гл. 1–14) — Япония BT 2,4 ГГц: гл.0 ~ 78

Контроль доступа к медиа

Wi-Fi: CSMA/CA с ACK BT: AFH, разделение по времени

Антенна

Внешняя антенна

Сетевая архитектура

Wi-Fi: режим Ad-hoc (одноранговый) режим инфраструктуры

Программная точка доступа

Wi-Fi Прямой
BT: Pico Net, Scatter Net

Безопасность

Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64 и 128 бит, IEEE 802.11x, IEEE 802.11i

BT: простое сопряжение

ОС поддерживается

Андроид/Линукс

Хост-интерфейс

Wi-Fi: SDIO BT: UART

Рабочее напряжение

Напряжение питания ввода-вывода 3,3 ± 10 % В постоянного тока

Измерение

Типичный L12.0*W12.0*H1.8мм
