Детали продукта
Место происхождения: Китай
Фирменное наименование: OFLYCOMM
Сертификация: CE/FCC/SRRC/ROHS/REACH
Номер модели: 6223A-SRD-W4
Условия оплаты & доставки
Количество мин заказа: 5/pcs
Цена: USD 2.1-3/pcs
Упаковывая детали: Вьюрок
Время доставки: 15-40 трудодней
Условия оплаты: T/T
Поставка способности: 4000000pcs/month
Набор микросхем: |
RTL8723DS |
Стандарт WiFi: |
IEEE802.11b/g/n |
Частота: |
2.4GHz |
Интерфейс: |
SDIO/Uart |
Поддержка операционной системы: |
Windows/андроид /Linux |
Безопасность: |
WEP, TKIP, AES, WPA, WPA2 |
Размер: |
12.0x12.0x1.8mm |
Применение: |
ПК планшета |
Набор микросхем: |
RTL8723DS |
Стандарт WiFi: |
IEEE802.11b/g/n |
Частота: |
2.4GHz |
Интерфейс: |
SDIO/Uart |
Поддержка операционной системы: |
Windows/андроид /Linux |
Безопасность: |
WEP, TKIP, AES, WPA, WPA2 |
Размер: |
12.0x12.0x1.8mm |
Применение: |
ПК планшета |

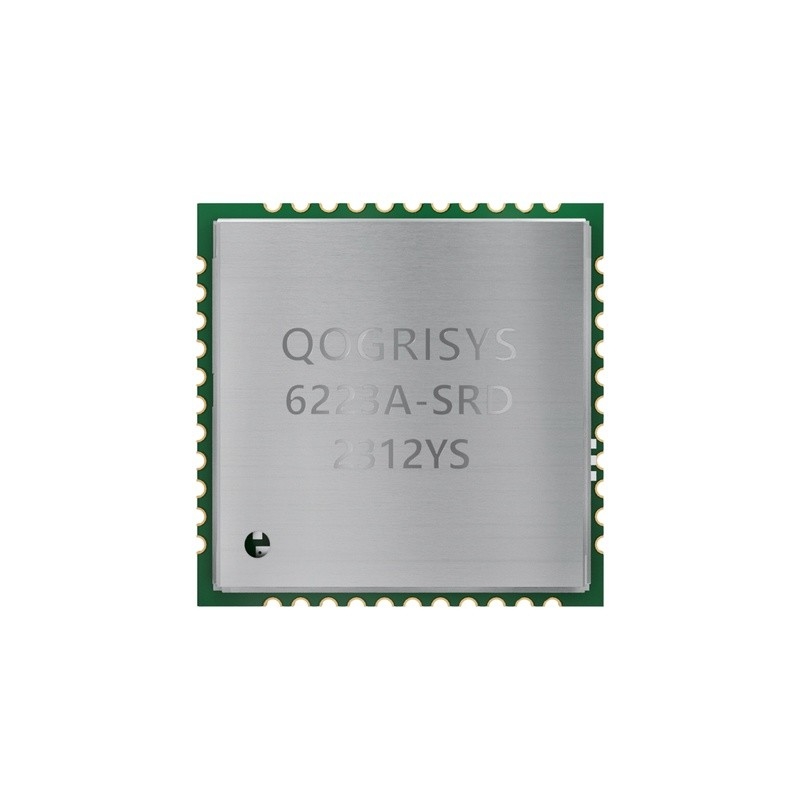

6223A-SRD представляет собой небольшой размер и низкий профиль модуля WiFi + BT Combo, размер платы составляет 12,2 мм * 13 мм с толщиной модуля 1,7 мм.Он может быть легко изготовлен на SMT процессе и очень подходит для планшетных ПК,ультра-книги, мобильные устройства и потребительские продукты.Он обеспечивает интерфейс SDIO для WiFi и Uart для Bluetooth.Пропускная способность WiFi может теоретически достигать 150Mbps с использованием 1x1 802.Технология 11n MIMO и Bluetooth могут поддерживать BT2.1+EDR/BT3.0 и BT4.2.
6223A-SRD использует высокоинтегрированный Wi-Fi/BT-один чип, основанный на передовом процессе COMS. Он интегрирует целые блоки функций Wi-Fi/BT в один чип,такие как SDIO/Uart, MAC, BB,AFE,RFE, PA,EEP ROM и LDO/SWR, за исключением меньшего количества пассивных компонентов, оставшихся на ПХБ.
Этот компактный модуль представляет собой полное решение для сочетания технологий WiFi + BT. Модуль разработан специально для смартфонов и портативных устройств.
Модель No | 6223A-SRD | Главный чипсет | RTL8723DS |
Интерфейс | SDIO/Uart | Стандарт WiFi | IEEE802.11b/g/n |
Коэффициент данных | 150 Мбит/с | Сертификация | ROHS REACH |
Антенна RF | Внешняя антенна | Поддержка ОС | Windows/Linux/Android |
Частота | 20,4 ГГц | Силовое питание | 3.3В |
Размер | 12.0x12.0x1.8 мм | Радиочастотная цепь | 1T1R |
Операционная температура | от 0°C до 70°C | Температура хранения | -40°C до 125°C |
Работают в диапазоне частот ISM ((2,4 ГГц)
SDIO для WiFi и Uart для Bluetooth
Поддержка стандартов IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i
Полностью квалифицирован для спецификации Bluetooth 2.1+EDR, включая режим модуляции 2Mbps и 3Mbps
Полностью подключен к Bluetooth 3.0
Полностью подключен к Bluetooth 4.2 Dual Mode
Полная скорость работы Bluetooth с поддержкой Piconet и Scatternet
Безопасность на уровне предприятия, которая может применять сертификацию WPA/WPA2 для WiFi
WiFi 1 передатчик и 1 приемник позволяют передавать данные до 150 Мбит / с вниз по течению и до 150 Мбит / с вверх по течению PHY
& Потребительское применение
Планшет/Умный телевизор/IPTV/OTT/IPC/AI динамик/Система безопасности/Игрушки
& Коммерческое и открытое применение
Принтер/POS-терминал/проектор/система совещаний/интерактивная доска/образовательное оборудование
& Промышленное и транспортное применение
Приборы/Предварительное сборка транспортного средства/После сборки/Стоп высокоскоростного поезда/Зарядная куча
& Медицинское применение
Медицинское оборудование/медицинские инструменты
& Прочие потребительские электронные продукты
